ST-3400卷徑張力控制器
發布時間: 2020-07-16 15:25
1. 產品規格
|
型號
|
ST-3400F
|
ST-3400R
|
ST-3400M
|
|||
|
產品概況
|
T-3400F(反饋型)張力控制器外觀小巧、形狀新穎、功能強大、性價比高。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構?？蓮V泛用于印刷、包裝、造紙、紡織印染、電線、電纜等行業中的張力控制。
|
ST-3400R(卷徑型)張力控制器外觀小巧、形狀新穎、功能強大、性價比高。根據卷徑測量方法的不同，分為全自動解算式與半自動解算式兩種功能。它采用圖形液晶顯示器及LED數碼管雙重顯示，界面友好，式樣新穎。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構。
|
ST-3400M（中間軸型）張力控制器外觀小巧、形狀新穎、功能強大、性價比高。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構?？梢詫?shí)現單回路的浮輥式張力控制，可廣泛用于印刷、包裝、造紙、紡織印染、電線、電纜等行業中的張力控制。
|
|||
|
功能特點
|
● 采用32位CPU，高速、高精度、抗干擾能力強、可靠性強。
● 差動式、應變式張力傳感器可以任意選擇，方便用戶使用。
●精確的PID算法，可以使張力控制更加精確、平穩、無超調。
●獨有的加速、減速自動檢測技術，實現無人干預的張力自動調節。
●具有手動/自動無擾動切換技術。
●具有電平、速度兩種啟動模式功能。
●具有設定張力自動保存的功能。
●具有密碼設置，鍵鎖功能，防止誤操作。
●過熱、過流短路保護開關電源，長期可靠運行。
|
|||||
|
●獨有的“演算錐度”技術，在反饋式張力控制中也可實現線性錐度張力控制。
|
|
●獨有的“演算錐度”技術，在反饋式張力控制中也可實現線性錐度張力控制。
|
||||
|
電源電壓
|
AC 220V±10% 50/60Hz
|
|||||
|
F輸出
|
控制輸出
|
0~4A/0~24V（供磁粉離合器、制動器）
|
||||
|
輔助輸出
|
0-10V或者0- 20mA（供力矩電機或變頻器）
|
|||||
|
外形尺寸
|
180×110×135(mm)(寬×高×深)
|
|||||
|
控制方式
|
手動控制、自動控制、手動/自動切換平滑
|
|||||
|
其他
|
使用環境濕度
|
80%RH以下,無霜,無結露。
|
||||
|
接地
|
安全地
|
|||||
|
使用環境
|
不容許腐蝕性氣體，塵埃及雨水。
|
|||||
|
性能特點
|
1.張力顯示：0~10T；0~200Kg；電流顯示：0-4A
|
|||||
|
2.傳感器供電輸出：24V（供接近開關） 5V（供差動開關）
|
||||||
|
3.顯示方式：128*32中文液晶屏、4位8段LED
|
||||||
|
4.錐度控制：張力錐度控制模式
|
||||||
|
5.指示燈：手動/自動 輸出使能
|
||||||
|
6.錐度張力控制
|
||||||
|
重量
|
約1.0kg
|
|||||
2. 功能特點
· 人機界面優越，LCD、LED雙重顯示多種工作狀態及參數，有中、英文兩種語言顯示選擇。
· 采用32位CPU，高速、高精度、抗干擾能力強、可靠性強。
· 差動式、應變式張力傳感器可以任意選擇，方便用戶使用。
· 精確的PID算法，可以使張力控制更加精確、平穩、無超調。
· 獨有的“演算錐度”技術，在反饋式張力控制中也可實現線性錐度張力控制。
· 獨有的加速、減速自動檢測技術，實現無人干預的張力自動調節。
· 具有手動/自動無擾動切換技術。
· 具有電平、速度兩種啟動模式功能。
· 具有設定張力自動保存的功能。
· 具有密碼設置，鍵鎖功能，防止誤操作。
· 過熱、過流短路保護開關電源，長期可靠運行。
說明：若需要反饋式張力控制或者需要0-36V/3A功率輸出的用戶請?jiān)谟嗀浿刑崆凹右宰⒚鳌?br />
3.端子說明
|
名稱
|
類型
|
技術參數
|
說明
|
|
L 、N
|
輸入
|
220V±10%,50HZ
|
控制器交流供電電源
|
|
PE
|
輸入
|
|
安全地接入端
|
|
Vout+/Vout-
|
輸出
|
DC 0-24V/4A或0-36V/3A
|
接磁粉制動器/離合器
|
|
PE
|
輸入
|
|
右張力傳感器屏蔽線接入端
|
|
R+ 、R-
|
輸入
|
0-200mV或0-10mV
|
右張力傳感器輸入信號正、負接入端
|
|
5V+ 、5V-
|
輸出
|
DC 5V
|
左、右張力傳感器供電電源正、負端
|
|
L+ 、L-
|
輸入
|
0-200mV或0-10mV
|
左張力傳感器輸入信號正、負接入端
|
|
PE
|
輸入
|
|
左張力傳感器屏蔽線接入端
|
|
24V+ 、24V-
|
輸出
|
DC 24V
|
接近開關和控制信號供電電源正、負端
|
|
MC1
|
輸入
|
DC 24V
|
啟動/停止控制信號輸入端
|
|
MC0
|
輸入
|
0-24V脈沖
|
主軸接近開關/編碼器PNP信號接入端
|
|
輸入
|
0-24V
|
兼作半自動解算式張力控制的卷徑復位信號輸入端
|
|
|
MC3
|
輸入
|
0-24V脈沖
|
工作軸接近開關/編碼器PNP信號接入端
|
|
SA 、SN
|
輸出
|
0-10V
|
跟隨Vout+--Vout-輸出變化的輔助輸出電壓，接力矩電機驅動器/變頻器及PLC等
|

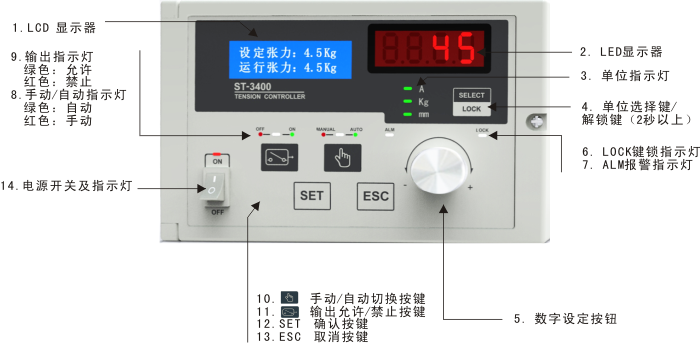

4.面板及按鍵操作說明
